Utforsk transportsystemet

Åsgard Transport er en rørledning som frakter gass fra Åsgardfeltet i til Kårstø i Rogaland.

Fra: Åsgard ESB
Til: Kårstø
Lengde: 720 km
Diameter: 42″
TSP: Equinor
Operatør: Gassco

Europipe går fra stigerørsplattformen Draupner E i Nordsjøen til Dornum i Tyskland. Rørledningen er 667 km lang og har en diameter på 40 tommer. Den siste delen av rørledningen ble lagt i en tunnel under det vernede strandområdet Wattenmeer. Europipe kom i drift i 1995. Fra Dornum til målestasjonen ved Emden går gassen i en 48 kilometer lang rørledning med en diameter på 42 tommer.

Fra: Draupner E
Til: Dornum/Emden
Lengde: 667 km
Diameter: 40″
TSP: Equinor
Operatør: Gassco

Europipe ll transporterer gass fra Kårstø i Rogaland til mottaksterminalen Europipe Receiving Facilities (ERF) i Dornum i Tyskland. Rørledningen er 660 km lang og har en diameter på 42 tommer. Den kom i drift i 1999.

Fra: Kårstø
Til: Dornum
Lengde: 660 km
Diameter: 42″
TSP: Equinor
Operatør: Gassco

Franpipe går fra Draupner E-plattformen i Nordsjøen til Dunkerque i Nord-Frankrike. Rørledningen er 840 km lang og har en diameter på 42 tommer. Gass gikk gjennom Franpipe første gang 1. juli 1998.

Fra: Draupner E
Til: Dunkerque
Lengde: 840 km
Diameter: 42”
TSP: Equinor
Operatør: Gassco

Gjøa gassrør går fra Gjøa-feltet i Nordsjøen og kobler seg på transportsystemet FLAGS på britisk sokkel. Gassen går videre til mottaksanlegget St. Fergus i Skottland. Rørledningen er 131 km lang, har en diameter på 28 tommer og ble satt i drift i 2010.

Fra: Gjøa
Til: FLAGS
Lengde: 131 km
Diameter: 28”
Operatør: Gassco

Haltenpipe er en rørledning for transport av gass fra Heidrun-feltet i Norskehavet til prosessanlegget på Tjeldbergodden i Møre og Romsdal. Rørledningen er 250 km lang, med en diameter på 16 tommer. Den ble satt i drift i desember 1996.

Fra: Heidrun
Til: Tjeldbergodden
Lengde: 250 km
Diameter: 16″
TSP: Equinor
Operatør: Gassco

Kvitebjørn gassrør går fra Kvitebjørn-feltet i Nordsjøen til prosessanlegget Kollsnes i Hordaland. Etter behandling på Kollsnes går gassen videre i rørledningssystemet for eksport mens kondensat går videre i rør til prosessanlegget på Mongstad, nord i Hordaland. Kvitebjørn gassrør er 147 km langt, har en diameter på 30 tommer og kom i drift i 2004.

Fra: Kvitebjørn
Til: Kollsnes
Lengde: 148 km
Diameter: 30″
TSP: Equinor
Operatør: Gassco

Langeled er verdens lengste undersjøiske gassrørledning. Den går fra prosessanlegget på Nyhamna i Møre og Romsdal via Sleipner-feltet i Nordsjøen til mottaksterminalen i Easington i Storbritannia. Langeled er til sammen 1166 km lang. Fra Nyhamna til Sleipner ligger et rør med en diameter på 42 tommer. Det ble satt i drift i 2007. Fra Sleipner til Easington har røret en diameter på 44 tommer og har vært i drift siden 2006.

Fra: Nyhamna
Til: Sleipner
Lengde: 628 km
Diameter: 42″
TSP: Equinor
Operatør: Gassco

Fra: Sleipner
Til: Easington
Lengde: 543 km
Diameter: 44″
TSP: Equinor
Operatør: Gassco

Norne gasstransport-system (NGTS) knytter Norne-feltet i Norskehavet til rørledningen Åsgard transport. Norne gasstransport-system er 126 km lang, har en diameter på 16 tommer og ble satt i drift i februar 2001.

Fra: Norne
Til: Årsgard Transport
Lengde: 128 km
Diameter: 16″
TSP: Equinor
Operatør: Gassco

Norpipe er et rørledningssystem som frakter gass fra Ekofisk-feltet i Nordsjøen til Emden i Tyskland. Rørledningen er 443 km lang og har en diameter på 36 tommer. Norpipe var den første rørledningen mellom norsk sokkel og kontinentet og kom i drift i 1977. Norpipe og Statpipe ble knyttet sammen i 1985.

Fra: Ekofisk
Til: Emden
Lengde: 440 km
Diameter: 36″
Operatør: Gassco

Oseberg gasstransport går fra Oseberg-feltet til Heimdal-feltet. Her blir gassen fordelt på rørledningen Vesterled som går til St. Fergus i Skottland og Statpipe hvor gassen ender i Emden i Tyskland, via Nordpipe. Oseberg gasstransport er 109 km lang og har en diameter på 36 tommer.

Fra: Oseberg
Til: Heimdal
Lengde: 110 km
Diameter: 36”
TSP: Equinor
Operatør: Gassco

Polarled går fra Aasta Hansteen-feltet i Norskehavet til prosessanlegget på Nyhamna utenfor Kristiansund i Møre og Romsdal. Polarled er 482 km lang og har en diameter på 36 tommer. Gasstransport i Polarled starter i 2018.

Fra: Aasta Hansteen
Til: Nyhamna
Lengde: 482 km
Diameter: 36″
Operatør: Gassco

Statpipe er et rørledningssystem som består av i alt fire rørledninger. De frakter gass fra feltene Statfjord og Gullfaks, via prosessanlegget på Kårstø i Rogaland, videre til Draupner S-plattformen og gjennom rørledningen Norpipe til Emden i Tyskland. Tilsammen utgjør Statpipe 892 km rørledninger. Rørene varierer i dimmensjon, fra 28 tommer til 36 tommer. Statpipe rørledningssystem ble satt i drift i faser i 1985-1986. Statpipe fra Statfjord til Kårstø og fra Kårstø til Draupner var de første rørledningene som krysset den dype Norskerenna. Den var ansett som en uoverstigelig hindring for rørledninger mellom sokkelen og fastlandet. Statpipe går også delvis over land på vei til og fra Kårstø, lagt i grøfter og tunneler under tre fjorder.

Fra: Statfjord / Kårstø / Draupner S
Til: Kårstø / Draupner S / Ekofisk
Lengde: 228 / 203 / 155 km
Diameter: 28” / 36” / 36”
TSP: Equinor
Operatør: Gassco

Tampen Link binder det norske transporsystemet for gass sammen med det britiske transportsystemete FLAGS i Nordsjøen. Tampen Link er 23 km lang, har en diameter på 32 tommer og kom i drift i 2007.

Fra: Statfjord
Til: FLAGS
Lengde: 24 km
Diameter: 32″
TSP: Equinor
Operatør: Gassco

Fra: Kollsnes
Til: Sture
Lengde: 8 km
Diameter: 8″
Operatør: Gassco

Fra: Edvard Grieg
Til: SAGE pipeline
Lengde: 94 km
Diameter: 16″
Operatør: Gassco

Vesterled går fra stigerørsplattformen på Heimdal-feltet til mottaksterminalen St. Fergus i Skottland. Opprinnelig ble rørledningen lagt for transport av gass fra Frigg-feltete til det britiske markedet, fra 1976. Da produksjonen på Frigg ble avsluttet, ble rørledningen Frigg Norwegian Pipeline (FNP) tilpasset andre felt og gitt navnet Vesterled, fra 2001. Vesterled er 360 km og har en diameter på 32 tommer.

Fra: OGT/Statpipe
Til: St Fergus
Lengde: 361 km
Diameter: 32″
Operatør: Gassco

Vestprosess anlegget ligger inne på Mongstad Oljeraffineri. Vestprosess håndterer NGL (natural gas liquids) fra Vestprosess-rørledningen fra Kollsnes. Vestprosess-anlegget deler NGL fra Vestprosess-rørledningen i nafta og LPG. Nafta brukes i Mongstad Oil Refinery-prosessen og den fraksjonerte propanen og butanen fra LPG eksporteres.

Fra: Kollsnes
Til: Mongstad via Sture
Lengde: 55 km
Diameter: 12″
TSP: Equinor
Operatør: Gassco

Zeepipe-systemet ble bygget for transport av gass fra Troll-feltet i Nordsjøen til det europeiske markedet. Zeepipe-utbyggingen har skjedd i faser og omfatter tre rørledninger som forbinder prosessanlegget på Kollsnes i Hordaland med mottaksterminalen i Zeebrugge i Belgia. Første fase kom i drift i 1993 og omfatter en 814 km lang rørledning med diameter på 40 tommer. Den går fra Sleipner-området i Nordsjøen til Zeebrugge og en 39 km lang forbindelse mellom Sleipner og Draupner S-plattformen. Andre fase omfatter to rørledninger fra Kollsnes, hvor gassen fra Troll kommer i land og behandles. Den ene av de to rørledningene går til Sleipner-området og den andre til Draupner E. Begge disse rørledningen er vel 300 km lange og har diameter på 40 tommer. Gassen fra Troll går dermed via Kollsnes, Sleipner/Draupner til Zeebrugge. Zeepipe-systemet ble fullført i 1997.

Fra: Sleipner
Til: Draupner S / Zeebrugge
Lengde: 39 km / 808 km
Diameter: 40”
Kapasitet: 55.0 / 42.2 MSm3/d
TSP: Equinor
Operatør: Gassco

Zeepipe-systemet ble bygget for transport av gass fra Troll-feltet i Nordsjøen til det europeiske markedet. Zeepipe-utbyggingen har skjedd i faser og omfatter tre rørledninger som forbinder prosessanlegget på Kollsnes i Hordaland med mottaksterminalen i Zeebrugge i Belgia. Første fase kom i drift i 1993 og omfatter en 814 km lang rørledning med diameter på 40 tommer. Den går fra Sleipner-området i Nordsjøen til Zeebrugge og en 30 km lang forbindelse mellom Sleipner og Draupner S-plattformen. Andre fase omfatter to rørledninger fra Kollsnes, hvor gassen fra Troll kommer i land og behandles. Den ene av de to rørledningene går til Sleipner-området og den andre til Draupner E. Begge disse rørledningen er vel 299 km lange og har diameter på 40 tommer. Gassen fra Troll går dermed via Kollsnes, Sleipner/Draupner til Zeebrugge. Zeepipe-systemet ble fullført i 1997.

Fra: Kollsnes
Til: Sleipner
Lengde: 299 km
Diameter: 40″
TSP: Equinor
Operatør: Gassco

Zeepipe-systemet ble bygget for transport av gass fra Troll-feltet i Nordsjøen til det europeiske markedet. Zeepipe-utbyggingen har skjedd i faser og omfatter tre rørledninger som forbinder prosessanlegget på Kollsnes i Hordaland med mottaksterminalen i Zeebrugge i Belgia. Første fase kom i drift i 1993 og omfatter en 814 km lang rørledning med diameter på 40 tommer. Den går fra Sleipner-området i Nordsjøen til Zeebrugge og en 30 km lang forbindelse mellom Sleipner og Draupner S-plattformen. Andre fase omfatter to rørledninger fra Kollsnes, hvor gassen fra Troll kommer i land og behandles. Den ene av de to rørledningene går til Sleipner-området og den andre til Draupner E. Begge disse rørledningen er vel 300 km lange og har diameter på 40 tommer. Gassen fra Troll går dermed via Kollsnes, Sleipner/Draupner til Zeebrugge. Zeepipe-systemet ble fullført i 1997.

Fra: Kollsnes
Til: Draupner E
Lengde: 300 km
Diameter: 40″
TSP: Equinor
Operatør: Gassco

Kårstø prosessanlegg i Nord-Rogaland har en nøkkelrolle når det gjelder transport og behandling av gass og kondensat fra sentrale områder på norsk sokkel. Hensikten med Kårstø prosessanlegg er å skille fra hverandre de hydrokarboner som kommer sammenblandet i rikgassrørledningene Statpipe og Åsgard Transport. I tillegg mottar Kårstø prosessanlegg ustabilisert kondensat gjennom en rørledning fra Sleipner-området.

Gassblandingen som kommer inn til Kårstø skilles i følgende produkter: metan, etan, propan, butan mix, nafta (naturbensin) og stabilisert kondensat. Tørrgassen, som – metan og noe etan – sendes videre i rørledningene Statpipe- tørrgass og Europipe II. Våtgassproduktene fraktes fra prosessanlegget med skip.

Technical Service Provider (TSP): Equinor

panorama av Kårstø prosessanlegg i grått vær overskyet himmel — Anleggsbilder Kårstø

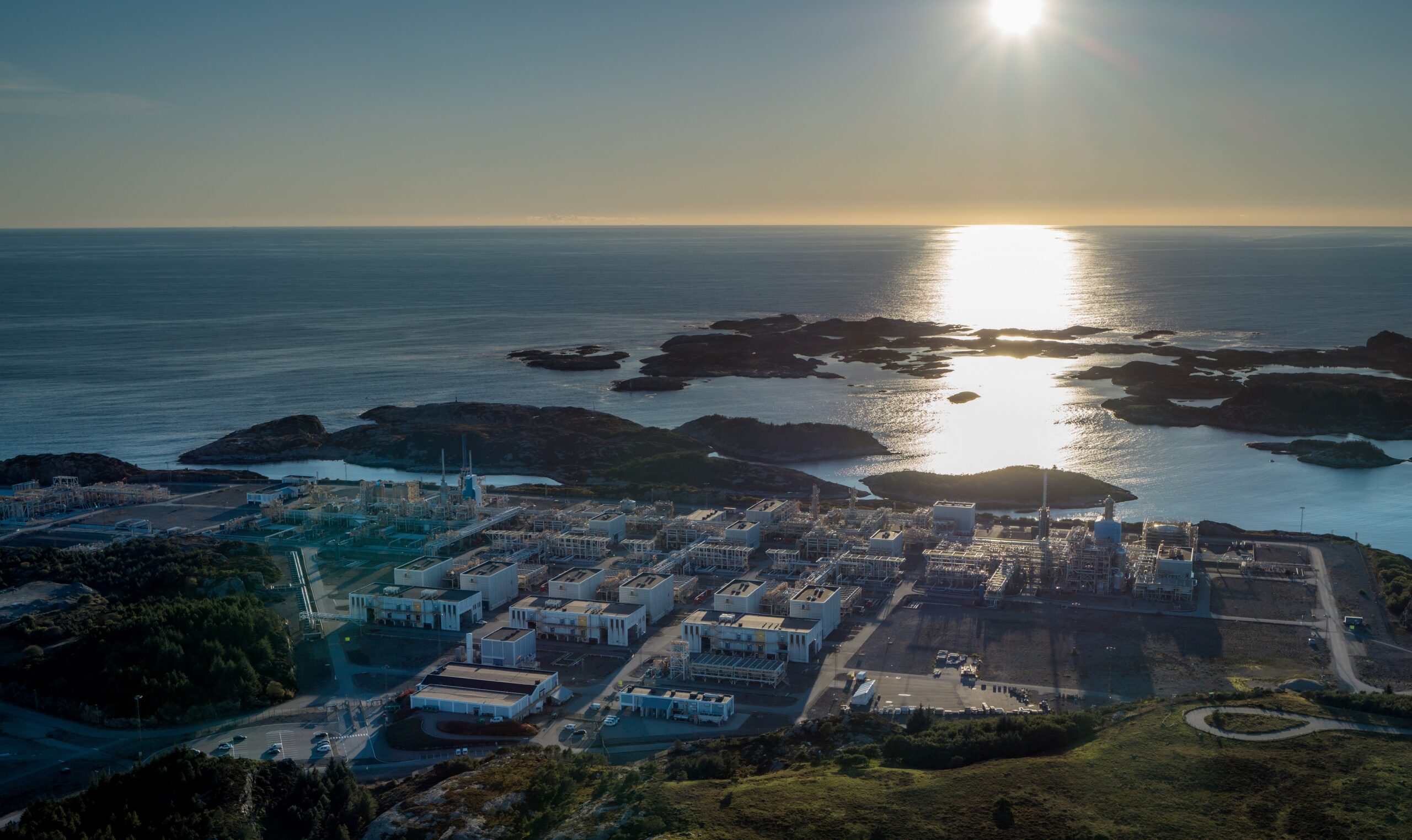

Prosessanlegget på Kollsnes nordvest for Bergen ble satt i drift i 1996 som en del av Troll-utbyggingen. Siden oppstart av Kollsnes-anlegget er kapasiteten blitt utvidet flere ganger og det mottar i dag gass fra blant annet Troll, Kvitebjørn og Visund.

I behandlingsprosessen på Kollsnes blir gassen tørket og komprimert, før den transporteres videre til Europa via rørsystemene Statpipe, Zeepipe, Europipe I og Franpipe.

Gjennom Vestprosess er Kollsnes-anlegget knyttet til oljeraffineriet på Mongstad med rørledning for kondensat.

Technical Service Provider (TSP): Equinor

Prosessanlegget på Nyhamna i Aukra kommune i Møre og Romsdal ble satt i drift i 2007. Nyhamna ble opprinnelig bygd som landanlegg for prosessering og eksport av gass fra Ormen Lange-feltet i Norskehavet. Etter en betydelig oppgradering er anlegget i stand til å behandle gass fra andre felt i Norskehavet tilknyttet Polarled-rørledningen.

Technical Service Provider (TSP): Shell

Panoramabilde nyhamna prosessanlegg i solnedgang — Nyhamna

Mottaksterminalen i Dornum benevnes Europipe Receiving Facilities (ERF). Her reduseres trykket i gassen og gassen varmes opp. ERF styres fra kontrollrommet på mottaksterminalen i Emden, som ligger 48 km unna.

Mottaksterminalen ligger i Dunkerque. Terminalen ble ferdigstilt sommeren 1998 og satt i regulær drift 1.10.1998.

På terminalen blir eventuelle væskerester og faste partikler fjernet, og det blir foretatt trykk- og temperaturregulering av gassen. Det utføres gassmåling og kvalitetskontroll før gassen går videre til transportoperatøren nedstrøms terminalen.

Dunkerque-terminalen fjernstyres fra Zeepipe-terminalen i Belgia som ligger i Zeebrugge.

Interessentskapet

Selskapet Dunkerque Terminal DA ble opprettet 9. februar 1995. Selskapet eier mottaksterminalen for Franpipe-rørledningen. Selskapet har ingen ansatte og arbeidet styres gjennom en «Management Committee». Gassco er operatør for interessentskapet. Operatøren har formannsvervet i styringskomiteen.

Den sørlige delen av Langeled er et 44″ rør fra knutepunktet Sleipner til mottaksanlegget i Easington på den engelske østkysten.

Ved mottaksanlegget reguleres gassen til riktig trykk og temperatur, før den sendes videre til transportoperatøren nedstrøms.

Gassco, Easington. Foto: Haakon Nordvik.

Operatør: Gassco

I Emden foretas kvalitets- og mengdemåling av gassen på terminalanlegget benevnt Europipe Metering Station (EMS), før den overleveres til nedstrøms transportoperatører.

På Norsea Gas Terminal i Emden blir det foretatt trykk- og temperaturregulering av gassen før den passerer et behandlingsanlegg for hydrogensulfid (H₂S). Det utføres gassmåling og kvalitetskontroll før gassen leveres til transportoperatørene nedstrøms terminalen.

Mottaksterminalen i St Fergus, Skottland, ligger 61 kilometer nord for Aberdeen og ble startet opp i 1977.

Terminalen mottar tørrgass gjennom Vesterledsystemet i tillegg til rikgass som kommer inn via den britiske Friggrørledningen (FUKA). Gassled eier og bruker deler av de tekniske installasjonene på gassterminalen.

Operatør: Gassco
Teknisk tjenesteyter (TSP): NSMP Operations Limited / PX Limited

Zeepipe-terminal JV er en mottaksterminal som ligger i Zeebrugge havneområde, om lag 5 km fra ilandføringsstedet.

På terminalen blir eventuelle væskerester og faste partikler fjernet, og det foretas trykk- og temperaturregulering av gassen. Det utføres gassmåling og kvalitetskontroll før gassen går videre til transportoperatøren nedstrøms terminalen.

Zeepipe-terminalen fjernstyrer også driftsoperasjonene som utføres ved mottaksterminalen i Dunkerque i Frankrike, endepunktet for Franpipe-rørledningen.

Interessentskapet

Zeepipe Terminal JV ble opprettet 7. september 1988. Interessentskapet eier mottaksterminalen for Zeepipesystemet. Selskapet har ingen ansatte og arbeidet styres gjennom en «Management Committee». Gassco er operatør for interessentskapet. Operatøren har formannsvervet i styringskomiteen.

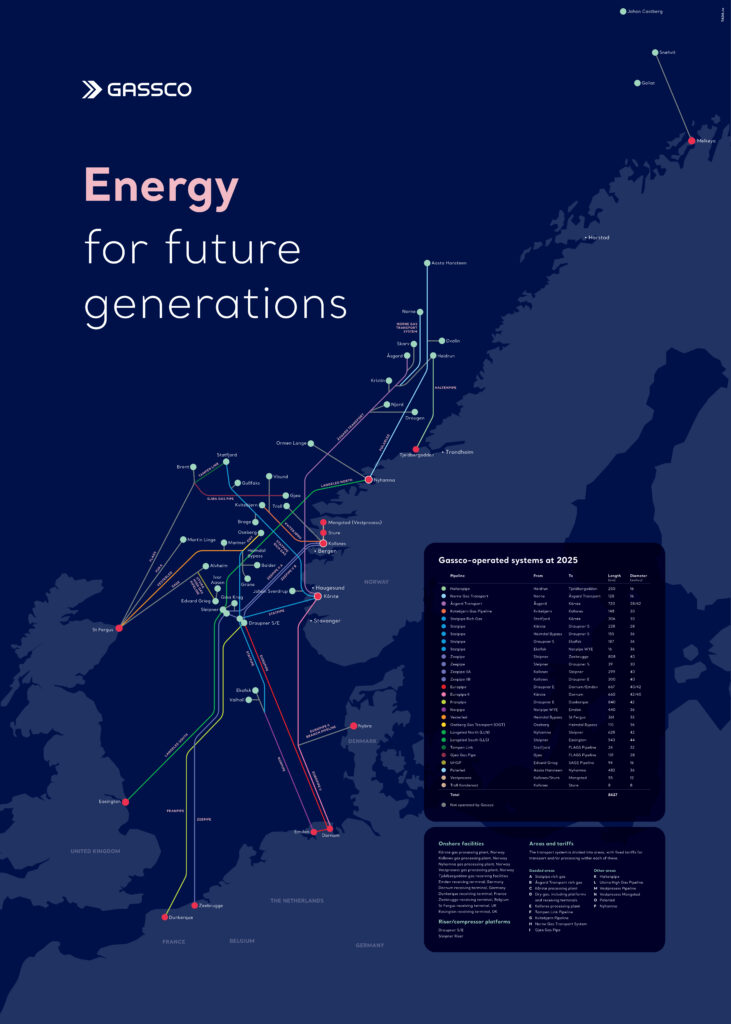

Last ned kartet i PDF

Landanlegg

Kårstø prosessanlegg
Kollsnes prosessanlegg
Nyhamna prosessanlegg
Vestprosess prosessanlegg
Tjeldbergodden mottaksterminal
Emden mottaktsterminal, Tyskland
Dornum mottaktsterminal, Tyskland
Dunkerque mottaktsterminal, Frankrike
Zeebrugge mottaktsterminal, Belgia
St Fergus mottaksterminal, Storbrittannia
Easington mottaksterminal, Storbrittannia

Riserplattformer

Draupner S/E
Sleipner Riser

Områder og tariffer

The transport system is divided into areas, with fixed tariffs for transport and/or processing within each of these.

Gassled områder

A Statpipe rich gas
B Åsgard Transport rik gas
C Kårstø prosessanlegg
D Tørrgas, inkludert plattformer og prosessanlegg
E Kollsnes prosessanlegg
F Tampen Link Pipeline
G Kvitebjørn Pipeline
H Norne Gas Transport System
I Gjøa Gas Pipe

Andre områder

K Haltenpipe
L Utsira High Gas Pipeline
M Vestprosess Pipeline
N Vestprosess Mongstad
O Polarled
P Nyhamna
